功能描述:
#####################################################
###

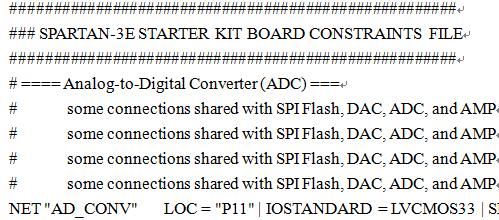

SPARTAN-3E STARTER KIT BOARD CONSTRAINTS FILE
#####################################################
# ====
Analog-to-Digital Converter (ADC) ===
# some connections shared with SPI Flash,
DAC, ADC, and AMP
# some connections shared with SPI Flash,
DAC, ADC, and AMP
# some connections shared with SPI Flash,
DAC, ADC, and AMP
# some connections shared with SPI Flash,
DAC, ADC, and AMP
NET
"AD_CONV" LOC =
"P11" | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 6 ;
# ====
Programmable Gain Amplifier (AMP) ====
# some connections shared with SPI Flash,
DAC, ADC, and AMP
# some connections shared with SPI Flash,
DAC, ADC, and AMP
# some connections shared with SPI Flash,
DAC, ADC, and AMP
# some connections shared with SPI Flash,
DAC, ADC, and AMP
NET
"AMP_CS" LOC =
"N7" | IOSTANDARD = LVCMOS33 |
SLEW = SLOW | DRIVE = 6 ;
NET
"AMP_DOUT" LOC =
"E18" | IOSTANDARD = LVCMOS33 ;
NET
"AMP_SHDN" LOC =
"P7" | IOSTANDARD = LVCMOS33 |
SLEW = SLOW | DRIVE = 6 ;
# ====
Pushbuttons (BTN) ====
# ====
Pushbuttons (BTN) ====
# ====
Pushbuttons (BTN) ====
# ====
Pushbuttons (BTN) ====
NET
"BTN_EAST" LOC =
"H13" | IOSTANDARD = LVTTL |
PULLDOWN ;
NET
"BTN_NORTH" LOC = "V4"
| IOSTANDARD = LVTTL | PULLDOWN ;
NET
"BTN_SOUTH" LOC = "K17" | IOSTANDARD = LVTTL | PULLDOWN ;
NET
"BTN_WEST" LOC =
"D18" | IOSTANDARD = LVTTL |
PULLDOWN ;
# ====
Clock inputs (CLK) ====
# ====
Clock inputs (CLK) ====
# ====
Clock inputs (CLK) ====
# ====
Clock inputs (CLK) ====
NET
"CLK_50MHZ" LOC = "C9"
| IOSTANDARD = LVCMOS33 ;
# Define clock period for 50 MHz oscillator
(40%/60% duty-cycle)
# Define clock period for 50 MHz oscillator
(40%/60% duty-cycle)
# Define clock period for 50 MHz oscillator
(40%/60% duty-cycle)
# Define clock period for 50 MHz oscillator
(40%/60% duty-cycle)
NET
"CLK_50MHZ" PERIOD = 20.0ns HIGH 40%;
NET
"CLK_AUX" LOC =
"B8" | IOSTANDARD = LVCMOS33 ;
NET
"CLK_SMA" LOC =
"A10" | IOSTANDARD = LVCMOS33 ;
# ====
Digital-to-Analog Converter (DAC) ====
# some connections shared with SPI Flash,
DAC, ADC, and AMP
# ====
Digital-to-Analog Converter (DAC) ====
# some connections shared with SPI Flash,
DAC, ADC, and AMP
# ====
Digital-to-Analog Converter (DAC) ====
# some connections shared with SPI Flash,
DAC, ADC, and AMP
NET
"DAC_CLR" LOC = "P8"
| IOSTANDARD = LVCMOS33 | SLEW = SLOW |
DRIVE = 8 ;
NET
"DAC_CS" LOC = "N8"
| IOSTANDARD = LVCMOS33 | SLEW = SLOW |
DRIVE = 8 ;
# ====
1-Wire Secure EEPROM (DS)
# ====
1-Wire Secure EEPROM (DS)
# ====
1-Wire Secure EEPROM (DS)
# ====
1-Wire Secure EEPROM (DS)
NET
"DS_WIRE" LOC = "U4"
| IOSTANDARD = LVTTL | SLEW = SLOW | DRIVE = 8 ;
# ====
Ethernet PHY (E) ====
# ==== Ethernet
PHY (E) ====
# ====
Ethernet PHY (E) ====
# ====
Ethernet PHY (E) ====
NET
"E_COL" LOC =
"U6" | IOSTANDARD = LVCMOS33 ;
NET
"E_CRS" LOC =
"U13" | IOSTANDARD = LVCMOS33 ;
NET
"E_MDC" LOC =
"P9" | IOSTANDARD = LVCMOS33 |
SLEW = SLOW | DRIVE = 8 ;
NET
"E_MDIO" LOC =
"U5" | IOSTANDARD = LVCMOS33 |
SLEW = SLOW | DRIVE = 8 ;
NET
"E_RX_CLK" LOC = "V3"
| IOSTANDARD = LVCMOS33 ;
NET
"E_RX_DV" LOC =
"V2" | IOSTANDARD = LVCMOS33 ;
NET
"E_RXD<0>" LOC = "V8"
| IOSTANDARD = LVCMOS33 ;
NET
"E_RXD<1>" LOC = "T11" | IOSTANDARD = LVCMOS33 ;
NET
"E_RXD<2>" LOC = "U11" | IOSTANDARD = LVCMOS33 ;
NET
"E_RXD<3>" LOC = "V14" | IOSTANDARD = LVCMOS33 ;
NET
"E_RXD<4>" LOC = "U14" | IOSTANDARD = LVCMOS33 ;
NET
"E_TX_CLK" LOC = "T7"
| IOSTANDARD = LVCMOS33 ;
NET
"E_TX_EN" LOC =
"P15" | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 8 ;
NET
"E_TXD<0>" LOC = "R11" | IOSTANDARD = LVCMOS33 | SLEW
= SLOW | DRIVE = 8 ;
NET
"E_TXD<1>" LOC = "T15" | IOSTANDARD = LVCMOS33 | SLEW
= SLOW | DRIVE = 8 ;
NET
"E_TXD<2>" LOC = "R5"
| IOSTANDARD = LVCMOS33 | SLEW = SLOW
| DRIVE = 8 ;
NET
"E_TXD<3>" LOC = "T5"
| IOSTANDARD = LVCMOS33 | SLEW = SLOW
| DRIVE = 8 ;
NET
"E_TXD<4>" LOC = "R6"
| IOSTANDARD = LVCMOS33 | SLEW = SLOW
| DRIVE = 8 ;
# ==== FPGA
Configuration Mode, INIT_B Pins (FPGA) ====
# ====
FPGA Configuration Mode, INIT_B Pins (FPGA) ====
# ====
FPGA Configuration Mode, INIT_B Pins (FPGA) ====
# ====
FPGA Configuration Mode, INIT_B Pins (FPGA) ====
NET
"FPGA_M0" LOC =
"M10" | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 8 ;
NET
"FPGA_M1" LOC =
"V11" | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 8 ;
NET
"FPGA_M2" LOC =
"T10" | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 8 ;
NET
"FPGA_INIT_B" LOC = "T3"
| IOSTANDARD = LVCMOS33 | SLEW = SLOW
| DRIVE = 4 ;
NET
"FPGA_RDWR_B" LOC = "U10" | IOSTANDARD = LVCMOS33 | SLEW =
SLOW | DRIVE = 4 ;
NET
"FPGA_HSWAP" LOC =
"B3" | IOSTANDARD = LVCMOS33 ;
# ====
FX2 Connector (FX2) ====
# ====
FX2 Connector (FX2) ====
# ====
FX2 Connector (FX2) ====
# ====
FX2 Connector (FX2) ====
# ====
FX2 Connector (FX2) ====
NET
"FX2_CLKIN" LOC =
"E10" | IOSTANDARD = LVCMOS33 ;
NET
"FX2_CLKIO" LOC =
"D9" | IOSTANDARD =
LVCMOS33 | SLEW = FAST | DRIVE = 8 ;
NET
"FX2_CLKOUT" LOC = "D10" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
# These
four connections are shared with the J1 6-pin accessory header
# These
four connections are shared with the J1 6-pin accessory header
# These
four connections are shared with the J1 6-pin accessory header
# These
four connections are shared with the J1 6-pin accessory header
NET
"FX2_IO<1>" LOC =
"B4" | IOSTANDARD =
LVCMOS33 | SLEW = FAST | DRIVE = 8 ;
NET
"FX2_IO<2>" LOC =
"A4" | IOSTANDARD =
LVCMOS33 | SLEW = FAST | DRIVE = 8 ;
NET
"FX2_IO<3>" LOC =
"D5" | IOSTANDARD =
LVCMOS33 | SLEW = FAST | DRIVE = 8 ;
NET
"FX2_IO<4>" LOC =
"C5" | IOSTANDARD =
LVCMOS33 | SLEW = FAST | DRIVE = 8 ;
# These
four connections are shared with the J2 6-pin accessory header
# These
four connections are shared with the J2 6-pin accessory header
# These
four connections are shared with the J2 6-pin accessory header
# These
four connections are shared with the J2 6-pin accessory header
NET
"FX2_IO<5>" LOC =
"A6" | IOSTANDARD =
LVCMOS33 | SLEW = FAST | DRIVE = 8 ;
NET
"FX2_IO<6>" LOC =
"B6" | IOSTANDARD =
LVCMOS33 | SLEW = FAST | DRIVE = 8 ;
NET
"FX2_IO<7>" LOC =
"E7" | IOSTANDARD =
LVCMOS33 | SLEW = FAST | DRIVE = 8 ;
NET
"FX2_IO<8>" LOC =
"F7" | IOSTANDARD =
LVCMOS33 | SLEW = FAST | DRIVE = 8 ;
# These
four connections are shared with the J4 6-pin accessory header
# These
four connections are shared with the J4 6-pin accessory header
# These
four connections are shared with the J4 6-pin accessory header
# These
four connections are shared with the J4 6-pin accessory header
NET
"FX2_IO<9>" LOC =
"D7" | IOSTANDARD =
LVCMOS33 | SLEW = FAST | DRIVE = 8 ;
NET
"FX2_IO<10>" LOC = "C7" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<11>" LOC = "F8" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<12>" LOC = "E8" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
# The
discrete LEDs are shared with the following 8 FX2 connections
# The
discrete LEDs are shared with the following 8 FX2 connections
# The
discrete LEDs are shared with the following 8 FX2 connections
# The
discrete LEDs are shared with the following 8 FX2 connections
# The
discrete LEDs are shared with the following 8 FX2 connections
#NET
"FX2_IO<13>" LOC = "F9" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
#NET
"FX2_IO<14>" LOC = "E9" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
#NET
"FX2_IO<15>" LOC = "D11" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
#NET
"FX2_IO<16>" LOC = "C11" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
#NET
"FX2_IO<17>" LOC = "F11" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
#NET
"FX2_IO<18>" LOC = "E11" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
#NET
"FX2_IO<19>" LOC = "E12" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
#NET
"FX2_IO<20>" LOC = "F12" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<21>" LOC = "A13" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<22>" LOC = "B13" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<23>" LOC = "A14" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<24>" LOC = "B14" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<25>" LOC = "C14" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<26>" LOC = "D14" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<27>" LOC = "A16" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<28>" LOC = "B16" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<29>" LOC = "E13" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<30>" LOC = "C4" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<31>" LOC = "B11" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<32>" LOC = "A11" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<33>" LOC = "A8" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<34>" LOC = "G9" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IP<35>" LOC = "D12" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IP<36>" LOC = "C12" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IP<37>" LOC = "A15" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IP<38>" LOC = "B15" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IO<39>" LOC = "C3" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
NET
"FX2_IP<40>" LOC = "C15" | IOSTANDARD = LVCMOS33 | SLEW = FAST
| DRIVE = 8 ;
# ====
6-pin header J1 ====
# These
are shared connections with the FX2 connector
#NET
"J1<0>" LOC =
"B4" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
#NET
"J1<1>" LOC =
"A4" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
#NET
"J1<2>" LOC =
"D5" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
#NET
"J1<3>" LOC =
"C5" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
# ====
6-pin header J2 ====
# These
are shared connections with the FX2 connector
#NET
"J2<0>" LOC =
"A6" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
#NET
"J2<1>" LOC =
"B6" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
#NET
"J2<2>" LOC =
"E7" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
#NET
"J2<3>" LOC =
"F7" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
# ====
6-pin header J4 ====
# These
are shared connections with the FX2 connector
#NET
"J4<0>" LOC =
"D7" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
#NET
"J4<1>" LOC =
"C7" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
#NET
"J4<2>" LOC =
"F8" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
#NET
"J4<3>" LOC =
"E8" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 6 ;
# ====
Character LCD (LCD) ====
# ====
Character LCD (LCD) ====
# ====
Character LCD (LCD) ====
NET
"LCD_E" LOC = "M18"
| IOSTANDARD = LVCMOS33 | DRIVE = 4 | SLEW = SLOW ;
NET
"LCD_RS" LOC = "L18" | IOSTANDARD = LVCMOS33 | DRIVE = 4
| SLEW = SLOW ;
NET
"LCD_RW" LOC = "L17" | IOSTANDARD = LVCMOS33 | DRIVE = 4
| SLEW = SLOW ;
# LCD
data connections are shared with StrataFlash connections SF_D<11:8>
# LCD
data connections are shared with StrataFlash connections SF_D<11:8>
# LCD
data connections are shared with StrataFlash connections SF_D<11:8>
# LCD
data connections are shared with StrataFlash connections SF_D<11:8>
#NET
"SF_D<8>" LOC =
"R15" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
#NET
"SF_D<9>" LOC =
"R16" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
#NET
"SF_D<10>" LOC =
"P17" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
#NET
"SF_D<11>" LOC =
"M15" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
# ====
Discrete LEDs (LED) ====
# These
are shared connections with the FX2 connector
# ====
Discrete LEDs (LED) ====
# These
are shared connections with the FX2 connector
# ====
Discrete LEDs (LED) ====
# These
are shared connections with the FX2 connector
NET
"LED<0>" LOC =
"F12" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 8 ;
NET
"LED<1>" LOC = "E12"
| IOSTANDARD = LVTTL | SLEW = SLOW | DRIVE = 8 ;
NET
"LED<2>" LOC =
"E11" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 8 ;
NET
"LED<3>" LOC =
"F11" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 8 ;
NET
"LED<4>" LOC =
"C11" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 8 ;
NET
"LED<5>" LOC =
"D11" | IOSTANDARD = LVTTL |
SLEW = SLOW | DRIVE = 8 ;
NET
"LED<6>" LOC =
"E9" | IOSTANDARD = LVTTL | SLEW = SLOW
| DRIVE = 8 ;
NET
"LED<7>" LOC =
"F9" | IOSTANDARD = LVTTL | SLEW = SLOW
| DRIVE = 8 ;
# ====
PS/2 Mouse/Keyboard Port (PS2) ====
# ====
PS/2 Mouse/Keyboard Port (PS2) ====
# ====
PS/2 Mouse/Keyboard Port (PS2) ====
# ====
PS/2 Mouse/Keyboard Port (PS2) ====
NET
"PS2_CLK" LOC =
"G14" | IOSTANDARD = LVCMOS33
| DRIVE = 8 | SLEW = SLOW ;
NET
"PS2_DATA" LOC = "G13" | IOSTANDARD = LVCMOS33 | DRIVE = 8
| SLEW = SLOW ;
# ====
Rotary Pushbutton Switch (ROT) ====
# ====
Rotary Pushbutton Switch (ROT) ====
# ====
Rotary Pushbutton Switch (ROT) ====
# ====
Rotary Pushbutton Switch (ROT) ====
NET
"ROT_A" LOC =
"K18" | IOSTANDARD = LVTTL |
PULLUP ;
NET
"ROT_B" LOC =
"G18" | IOSTANDARD = LVTTL |
PULLUP ;
NET
"ROT_CENTER" LOC = "V16" | IOSTANDARD = LVTTL | PULLDOWN ;
# ====
RS-232 Serial Ports (RS232) ====
# ====
RS-232 Serial Ports (RS232) ====
# ====
RS-232 Serial Ports (RS232) ====
# ====
RS-232 Serial Ports (RS232) ====
NET
"RS232_DCE_RXD" LOC =
"R7" | IOSTANDARD = LVTTL ;
NET
"RS232_DCE_TXD" LOC =
"M14" | IOSTANDARD = LVTTL |
DRIVE = 8 | SLEW = SLOW ;
NET
"RS232_DTE_RXD" LOC =
"U8" | IOSTANDARD = LVTTL ;
NET
"RS232_DTE_TXD" LOC =
"M13" | IOSTANDARD = LVTTL |
DRIVE = 8 | SLEW = SLOW ;
# ====
DDR SDRAM (SD) ==== (I/O Bank 3,
VCCO=2.5V)
# ====
DDR SDRAM (SD) ==== (I/O Bank 3,
VCCO=2.5V)
# ====
DDR SDRAM (SD) ==== (I/O Bank 3,
VCCO=2.5V)
# ====
DDR SDRAM (SD) ==== (I/O Bank 3,
VCCO=2.5V)
# ====
DDR SDRAM (SD) ==== (I/O Bank 3,
VCCO=2.5V)
NET
"SD_A<0>" LOC =
"T1" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<1>" LOC =
"R3" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<2>" LOC =
"R2" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<3>" LOC =
"P1" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<4>" LOC =
"F4" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<5>" LOC =
"H4" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<6>" LOC =
"H3" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<7>" LOC =
"H1" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<8>" LOC =
"H2" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<9>" LOC =
"N4" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<10>" LOC =
"T2" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<11>" LOC =
"N5" | IOSTANDARD = SSTL2_I ;
NET
"SD_A<12>" LOC =
"P2" | IOSTANDARD = SSTL2_I ;
NET
"SD_BA<0>" LOC =
"K5" | IOSTANDARD = SSTL2_I ;
NET
"SD_BA<1>" LOC =
"K6" | IOSTANDARD = SSTL2_I ;
NET
"SD_CAS" LOC =
"C2" | IOSTANDARD = SSTL2_I ;
NET
"SD_CK_N" LOC = "J4"
| IOSTANDARD = SSTL2_I ;
NET
"SD_CK_P" LOC =
"J5" | IOSTANDARD = SSTL2_I ;
NET
"SD_CKE" LOC =
"K3" | IOSTANDARD = SSTL2_I ;
NET
"SD_CS" LOC =
"K4" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<0>" LOC =
"L2" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<1>" LOC =
"L1" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<2>" LOC =
"L3" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<3>" LOC =
"L4" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<4>" LOC =
"M3" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<5>" LOC =
"M4" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<6>" LOC =
"M5" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<7>" LOC =
"M6" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<8>" LOC =
"E2" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<9>" LOC =
"E1" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<10>" LOC = "F1" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<11>" LOC = "F2" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<12>" LOC = "G6" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<13>" LOC = "G5" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<14>" LOC = "H6" | IOSTANDARD = SSTL2_I ;
NET
"SD_DQ<15>" LOC = "H5" | IOSTANDARD = SSTL2_I ;
NET
"SD_LDM" LOC =
"J2" | IOSTANDARD = SSTL2_I ;
NET
"SD_LDQS" LOC =
"L6" | IOSTANDARD = SSTL2_I ;
NET
"SD_RAS" LOC =
"C1" | IOSTANDARD = SSTL2_I ;
NET
"SD_UDM" LOC =
"J1" | IOSTANDARD = SSTL2_I ;
NET
"SD_UDQS" LOC =
"G3" | IOSTANDARD = SSTL2_I ;
NET
"SD_WE" LOC =
"D1" | IOSTANDARD = SSTL2_I ;
# Path to
allow connection to top DCM connection
# Path to
allow connection to top DCM connection
# Path to
allow connection to top DCM connection
# Path to
allow connection to top DCM connection
NET
"SD_CK_FB" LOC =
"B9" | IOSTANDARD = LVCMOS33 ;
#
Prohibit VREF pins
#
Prohibit VREF pins
#
Prohibit VREF pins
#
Prohibit VREF pins
CONFIG
PROHIBIT = D2;
CONFIG
PROHIBIT = G4;
CONFIG
PROHIBIT = J6;
CONFIG
PROHIBIT = L5;
CONFIG PROHIBIT
= R4;
# ====
Intel StrataFlash Parallel NOR Flash (SF) ====
# ====
Intel StrataFlash Parallel NOR Flash (SF) ====
# ====
Intel StrataFlash Parallel NOR Flash (SF) ====
# ====
Intel StrataFlash Parallel NOR Flash (SF) ====
# ====
Intel StrataFlash Parallel NOR Flash (SF) ====
NET
"SF_A<0>" LOC =
"H17" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<1>" LOC =
"J13" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<2>" LOC =
"J12" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<3>" LOC =
"J14" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<4>" LOC =
"J15" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<5>" LOC =
"J16" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<6>" LOC =
"J17" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<7>" LOC =
"K14" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<8>" LOC =
"K15" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<9>" LOC =
"K12" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<10>" LOC =
"K13" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<11>" LOC =
"L15" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<12>" LOC =
"L16" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<13>" LOC =
"T18" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<14>" LOC =
"R18" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<15>" LOC =
"T17" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<16>" LOC =
"U18" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<17>" LOC =
"T16" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<18>" LOC =
"U15" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<19>" LOC =
"V15" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<20>" LOC =
"T12" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<21>" LOC =
"V13" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<22>" LOC =
"V12" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<23>" LOC =
"N11" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_A<24>" LOC =
"A11" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_BYTE" LOC =
"C17" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_CE0" LOC =
"D16" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<1>" LOC =
"P10" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<2>" LOC =
"R10" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<3>" LOC =
"V9" | IOSTANDARD =
LVCMOS33 | DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<4>" LOC =
"U9" | IOSTANDARD =
LVCMOS33 | DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<5>" LOC =
"R9" | IOSTANDARD =
LVCMOS33 | DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<6>" LOC =
"M9" | IOSTANDARD =
LVCMOS33 | DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<7>" LOC =
"N9" | IOSTANDARD = LVCMOS33 | DRIVE = 4
| SLEW = SLOW ;
NET
"SF_D<8>" LOC =
"R15" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<9>" LOC =
"R16" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<10>" LOC =
"P17" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<11>" LOC =
"M15" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<12>" LOC =
"M16" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<13>" LOC =
"P6" | IOSTANDARD =
LVCMOS33 | DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<14>" LOC =
"R8" | IOSTANDARD =
LVCMOS33 | DRIVE = 4 | SLEW = SLOW ;
NET
"SF_D<15>" LOC =
"T8" | IOSTANDARD =
LVCMOS33 | DRIVE = 4 | SLEW = SLOW ;
NET
"SF_OE" LOC =
"C18" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"SF_STS" LOC =
"B18" | IOSTANDARD = LVCMOS33 ;
NET
"SF_WE" LOC =
"D17" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
# ====
STMicro SPI serial Flash (SPI) ====
# some connections shared with SPI Flash,
DAC, ADC, and AMP
# ====
STMicro SPI serial Flash (SPI) ====
# some connections shared with SPI Flash,
DAC, ADC, and AMP
NET
"SPI_MISO" LOC =
"N10" | IOSTANDARD = LVCMOS33 ;
NET
"SPI_MOSI" LOC =
"T4" | IOSTANDARD =
LVCMOS33 | SLEW = SLOW | DRIVE = 6 ;
NET
"SPI_SCK" LOC =
"U16" | IOSTANDARD = LVCMOS33
| SLEW = SLOW | DRIVE = 6 ;
NET
"SPI_SS_B" LOC =
"U3" | IOSTANDARD =
LVCMOS33 | SLEW = SLOW | DRIVE = 6 ;
NET
"SPI_ALT_CS_JP11" LOC = "R12" | IOSTANDARD = LVCMOS33 | SLEW = SLOW
| DRIVE = 6 ;
# ====
Slide Switches (SW) ====
# ====
Slide Switches (SW) ====
# ====
Slide Switches (SW) ====
# ====
Slide Switches (SW) ====
# ====
Slide Switches (SW) ====
NET
"SW<0>" LOC =
"L13" | IOSTANDARD = LVTTL | PULLUP ;
NET
"SW<1>" LOC =
"L14" | IOSTANDARD = LVTTL | PULLUP ;
NET
"SW<2>" LOC =
"H18" | IOSTANDARD = LVTTL | PULLUP ;
NET
"SW<3>" LOC =
"N17" | IOSTANDARD = LVTTL | PULLUP ;
# ====VGAPort(VGA) ====
# ====VGAPort(VGA) ====
# ====VGAPort(VGA) ====
# ====VGAPort(VGA) ====
# ====VGAPort(VGA) ====
NET
"VGA_BLUE" LOC =
"G15" | IOSTANDARD = LVTTL |
DRIVE = 8 | SLEW = FAST ;
NET
"VGA_GREEN" LOC =
"H15" | IOSTANDARD = LVTTL |
DRIVE = 8 | SLEW = FAST ;
NET
"VGA_HSYNC" LOC =
"F15" | IOSTANDARD = LVTTL |
DRIVE = 8 | SLEW = FAST ;
NET
"VGA_RED" LOC =
"H14" | IOSTANDARD = LVTTL |
DRIVE = 8 | SLEW = FAST ;
NET
"VGA_VSYNC" LOC =
"F14" | IOSTANDARD = LVTTL |
DRIVE = 8 | SLEW = FAST ;
# ====
Xilinx CPLD (XC) ====
# ====
Xilinx CPLD (XC) ====
# ====
Xilinx CPLD (XC) ====
# ====
Xilinx CPLD (XC) ====
# ====
Xilinx CPLD (XC) ====
NET
"XC_CMD<0>" LOC =
"P18" | IOSTANDARD = LVTTL |
DRIVE = 4 | SLEW = SLOW ;
NET
"XC_CMD<1>" LOC =
"N18" | IOSTANDARD = LVTTL |
DRIVE = 4 | SLEW = SLOW ;
NET
"XC_CPLD_EN" LOC = "B10" | IOSTANDARD = LVTTL ;
NET
"XC_D<0>" LOC =
"G16" | IOSTANDARD = LVTTL |
DRIVE = 4 | SLEW = SLOW ;
NET
"XC_D<1>" LOC =
"F18" | IOSTANDARD = LVTTL |
DRIVE = 4 | SLEW = SLOW ;
NET
"XC_D<2>" LOC =
"F17" | IOSTANDARD = LVTTL |
DRIVE = 4 | SLEW = SLOW ;
NET
"XC_TRIG" LOC =
"R17" | IOSTANDARD = LVCMOS33 ;
NET
"XC_GCK0" LOC =
"H16" | IOSTANDARD = LVCMOS33
| DRIVE = 4 | SLEW = SLOW ;
NET
"GCLK10" LOC =
"C9" | IOSTANDARD =
LVCMOS33 | DRIVE = 4 | SLEW = SLOW ;
