以Agilent54622A示波器为例，介绍一下Agilent示波器的使用方法：

一、示波器的注意事项：

使用示波器首先要保证，示波器和测试机器不能共地，否则会造成炸机或损坏示波器，所以我们为保证安全使用示波器，一般会将示波器电源线地线剪掉。

为保证测试波形的正确有效性，须根据所测试的波形，选择正确合适的频率、幅值范围；为保证所测试波形的正确有效性，尽量不要将已经抓住的波形展开，避免因将波形展开而造成波形失真，最好在测试时就选择好正确量程范围。

二、前面板纵览：

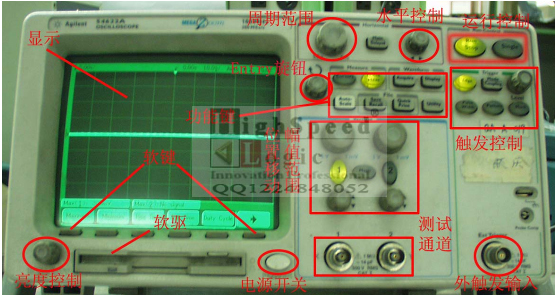

如下图所示，54622A示波器的前面板：

通过示波器的前面板的纵览，示波器主要包括显示和控制面板：

1）、示波器显示包括通道采集、设置信息、测量结果，以及用于设置参数的软键，如图：

通过上图可看出，示波器显示具体有以下内容：

状态行：最上面一行，包括垂直、水平和触发设置信息；

显示区：显示区包括波形采集、通道识别符，以及模拟触发和地电平指示器；

测量行：测量行一般包括自动测量结果和游标测量结果，但它也能显示高级触发设置数据和菜单信息；

软键：可以使用这些软键为前面板键设置其它参数。

2）、控制面板如图：

我们首先看一下做出标识部分的旋钮、按键的功能，其它按键功能我们将在后面做详细讲解：

标识1为水平扫描速度（时间/格）旋钮，当对其旋转时，注意所引起的状态行显示出扫描速度值的变化；

标识2为延迟时间旋钮，旋转时注意在状态行中它的量值的变化，它是用于水平移动的，中心值为0.00s处，可以进行左右移动，移动显示数值为时基参考点（零位中心值）和触发点（旋钮所在位置）间的距离；

标识3为扫描方式选择按键，可选择对波形采用何种方式扫描，在我们使用的这款示波器中，有三种选择方式：

Main－采用主扫描模式测试波形，时间范围为50s～5ns;

Roll－采用滚动模式测试波形，时间范围为50s～500ms;

Delayed－采用延迟工作模式，此模式下波形分成两半，延迟扫描的图标会出现子阿显示屏首行中央，显示屏的上半部分显示主扫描，而下半部分显示延迟扫描；

标识4为Entry旋钮，许多软键可使用此键来选择量值；

标识5为2个通道的幅值调节范围，如果使用普通探棒，其幅值范围为50V～10MV，所以在测试超出此范围的波形时需使用差动探棒；

标识6为位置旋钮，用来垂直移动信号，如果信号已过校准零位，会随着转动位置旋钮短时显示电压值，指示参考地电平与屏幕中心的距离，还应注意屏幕左端的参考地电平符号随位置旋钮的旋转而移动。

另外在接探棒时应注意以下问题：

如果在模拟通道上接有Autoprobe自动探测探头，示波器将把探头自动配置为正确的衰减系数；如果未连接Autoprobe探头，可通过旋转Entry旋钮设置所接探头的衰减系数，衰减系数的设置范围为0.1：1至1000：1，为得到正确的测量结果，必须正确设置探头的校正系数。
